工业用磨粉机HC1700纵摆式磨粉机

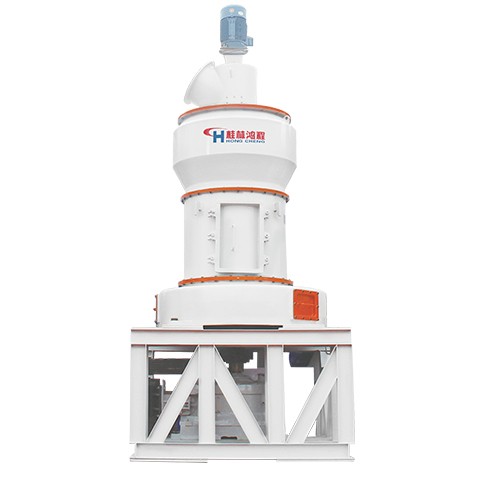

HC1700纵摆式磨粉机

进料粒度≤30mm产 量6-25t/h

【应用领域】: 建材、农业、化工、造纸、医药、食品、能源等行业
【适用物料】:煤、高岭土、重晶石、萤石、滑石、水渣、石油焦、灰钙粉、硅灰石、石膏、石灰石、长石、磷矿、大理石、钾长石、石英砂、膨润土、石墨、锰矿等莫氏硬度7级以下的非金属矿物料。

产品简介:

  HC1700型磨粉机是桂林鸿程研发的革命性、创新型磨粉机。这一系列摆式磨粉机的产量比5R雷蒙磨粉机产量高出2.5倍以上。这一系列磨粉机的出现填补了国内大型磨粉机市场的空白,HC1700型磨粉机已应用于国内众多粉体加工企业,得到用户的一致好评。



HC1700纵摆式磨粉机优势

1、占地面积少:
  在单位磨粉产量相当的情况下,占地面积相当于4R3216的1/3,其投资也低于6台4R3216磨粉机,大大节省了厂房、基础建设及管理成本的投资。



2、产量高:
  设备产量相当于同类6台4R3216磨粉设备的产量,电耗低;单位产量下,电耗约为6台4R3216磨粉设备的3/4.鸿程HC1000摆式磨粉机的出现填补了国内大型磨粉机市场的空白。



3、节能环保:
  HC1700磨粉机余风口配备了脉冲布袋除尘器,其收尘效率达到了99.9%,主机所有正压部分都做了密封处理,基本实现了无粉尘加工车间。



4、维护方便:
  HC1700采用了全新的密封结构设计,磨辊装置可实现1000小时加注一次润滑脂。另外,更换磨环不用拆除磨辊装置,维护方便。



5、可靠性高:
  易损件磨辊磨环可采用高烙材料取代原高锰钢,其使用寿命为原高锰钢的3~5倍,提高了设备的可靠性。


HC1700纵摆式磨粉机设备构造及原理


hc1700型摆式磨粉机系统由粉磨主机、分级筛选、产品收集,等各个部件组成。hc1700型摆式磨粉机主机采用整体铸造底座结构,可采用减震基础。分级系统采用强制性涡轮分级机结构,收集系统采用脉冲收集。制粉系统工艺流程:原料由专用车辆运送至半敞开式原料棚,再由铲车铲至下料斗,经破碎机进行破碎至小于40mm,物料经提升机提升至磨机前的储料斗;储料斗落料出来由给料机将物料均匀的送入主机进行粉磨。粉磨过程中合格的产品经分级机分级筛选后由管道进入脉冲收尘器,经脉冲收尘器收集后,产品经脉冲收尘器下端的卸料口排出。统一输送至储粉仓。本系统设计为开路系统,粉尘收集为全脉冲收集,脉冲收集效率99.9%,磨机产量必然提高,而且更具环保性能。成品部分,用户可根据实际工艺进行下一套工序深加工。hc1700型摆式磨粉机的单台产量较大,无法用人工包装,须输送至储粉罐后再包装。 hc1700型摆式磨粉机结构原理图 HC大型摆式磨粉机结构原理图 hc1700型摆式磨粉机结构原理图

样板工程

案例现场视频

案例现场视频

CASE VIDEOS

技术参数

型号

磨辊个数

磨环直径
(mm)

进料
颗料尺寸
(mm)

成品颗粒
 (mm)

产量
 (t/h)

整机功率
(kw)

HC170051700300.038-0.186-25342-362

注:以上型号可选择鸿程专利-纵摆结构,也可根据加工物料特性及细度选择悬摆结构。2.以上以加工石灰石为例,由于各地物料不同,产量不同,以上数据仅供参考。


物料加工

桂林鸿程工业磨粉机械设备应用于大型非金属矿制粉、环保脱硫石灰石制粉、碳酸钙制粉、大型煤粉设备、石油焦燃料行业、锰矿加工领域、矿渣、水渣、粉煤灰综合利用、石膏制粉等诸多领域。
